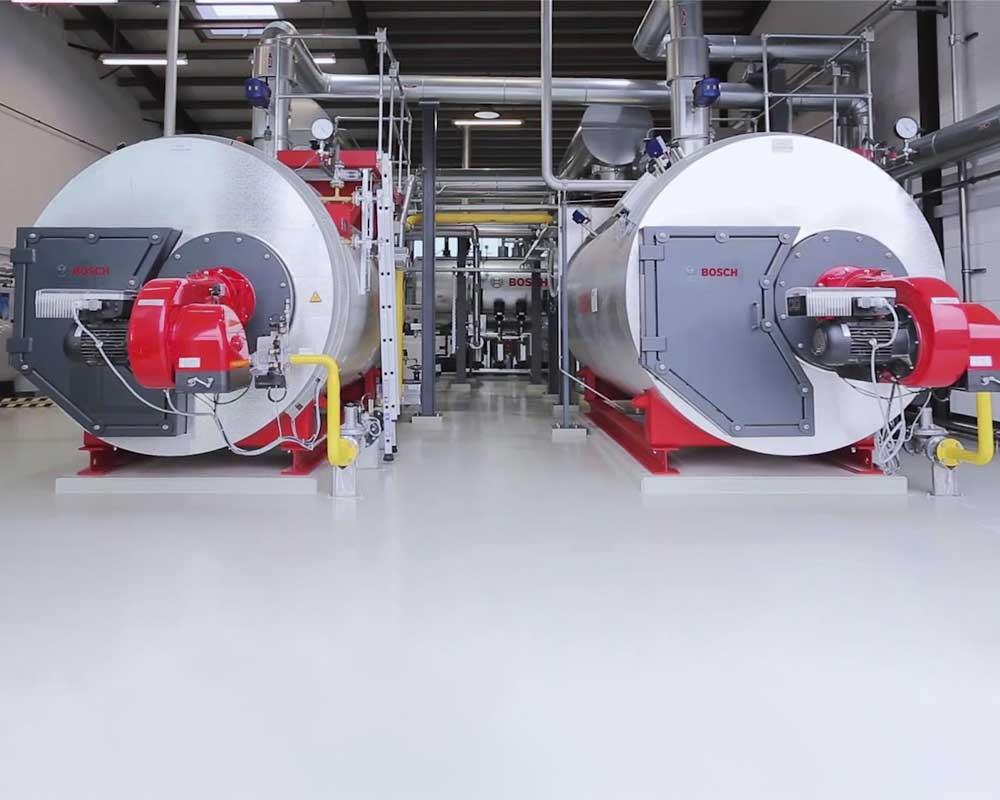

دیگ بخار یا بویلر بخار، قلب تپنده هر کارخانه، نیروگاه یا سیستم گرمایشی است که وظیفه تأمین انرژی حرارتی را بر عهده دارد. انتخاب صحیح آن نقش تعیین‌کننده‌ای در بازدهی انرژی، ایمنی و طول عمر تجهیزات ایفا می‌کند.
ما به‌عنوان تامین‌کننده و مجری صفر تا صد بویلر بخار، از مرحله تامین تا نصب و راه‌اندازی همراه شما هستیم. برای دریافت مشاوره تخصصی رایگان یا استعلام قیمت انواع بویلربخار و آب گرم و اجرای تاسیسات مربوطه، با کارشناسان ما تماس بگیرید تا بهترین گزینه متناسب با نیاز صنعتی شما پیشنهاد شود.

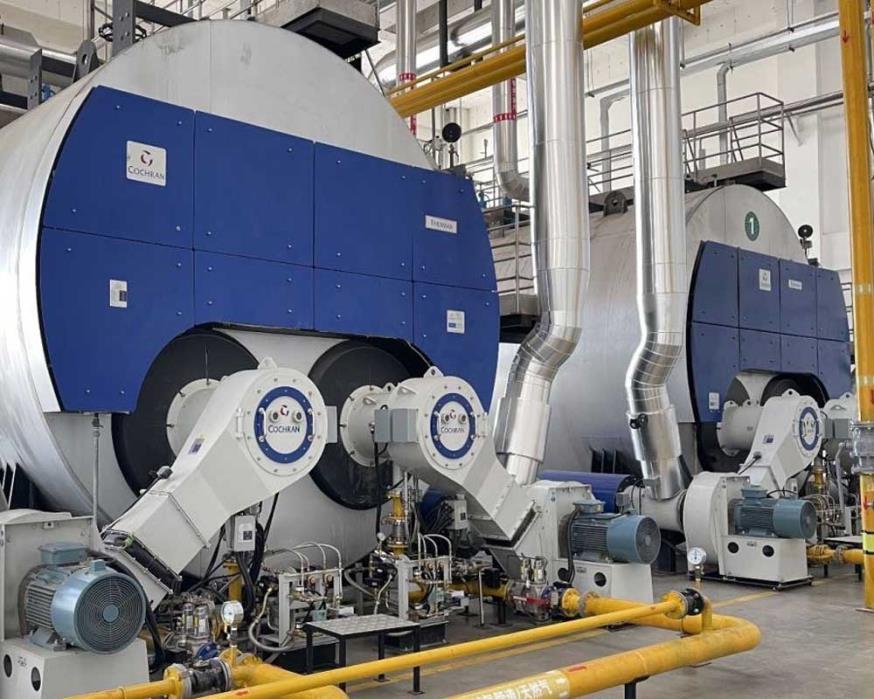

دیگ بخار صنعتی برای تولید بخار آب با فشاری بالاتر از فشار جو طراحی شده و همانند یک مبدل حرارتی عمل می‌کند؛ بدین صورت که انرژی حاصل از احتراق سوخت را به آب منتقل کرده و در نتیجه، بخار پرانرژی تولید می‌شود. این بخار در صنایع مختلف برای گرمایش، فرآیندهای تولیدی، انتقال انرژی و کاربردهای صنعتی گوناگون مورد استفاده قرار می‌گیرد.
دیگ بخار از چند بخش کلیدی تشکیل شده است که هرکدام نقش مهمی در افزایش ایمنی و راندمان بالا ایفا می‌کنند؛ در ادامه شما را با این اجزا آشنا خواهیم کرد:
✅ کندانسور (Condenser)
کندانسور بخار خروجی را به مایع تبدیل کرده و با خنک‌سازی سیال، انرژی را بازیابی می‌کند. این فرایند باعث افزایش راندمان سیستم و کنترل بهتر دما می‌شود.
✅ سوپرهیتر (Superheater)
سوپرهیتر بخار اشباع را به بخار فوق‌گرم تبدیل می‌کند تا دمای آن از نقطه جوش بالاتر رود. این بخار داغ برای کاربردهای صنعتی با نیاز حرارتی بالا استفاده می‌شود.
✅ اکونومایزر (Economizer)
اکونومایزر با استفاده از حرارت گازهای خروجی، آب ورودی دیگ را پیش‌گرم می‌کند. این کار باعث صرفه‌جویی در مصرف سوخت و افزایش راندمان کلی بویلر می‌شود.
✅ پمپ تغذیه آب (Feedwater Pump)
این پمپ آب را به داخل دیگ بخار تزریق می‌کند تا فرآیند تولید بخار به‌صورت مداوم ادامه یابد. پمپ‌های فشار بالا معمولاً از نوع گریز از مرکز یا جابجایی مثبت هستند.
✅ دی‌اِریتور (Deaerator)
دی‌اریتور با حذف اکسیژن و گازهای حل‌شده در آب، از خوردگی دیگ بخار جلوگیری می‌کند. این دستگاه نقش مهمی در افزایش عمر تجهیزات دارد.
✅ گرم‌کننده تغذیه آب (Feedwater Heater)
این واحد با گرم‌کردن آب قبل از ورود به دیگ، از شوک حرارتی به فلزات جلوگیری کرده و راندمان حرارتی سیستم را بهبود می‌دهد.
دیگ‌های بخار در صنایع و تأسیسات مختلف نقش مهمی ایفا می‌کنند و کاربردهای گسترده‌ای دارند. مهم‌ترین استفاده‌های آن‌ها شامل موارد زیر است:
• گرمایش ساختمان‌ها: ادارات، بیمارستان‌ها، مدارس• صنایع غذایی و نوشیدنی: پاستوریزاسیون، تولید شیر، آبجوسازی• آکواریوم‌ها: تنظیم دما و شبیه‌سازی جریان آب• ساختمان‌های بلند و برج‌ها: تولید بخار برای گرمایش چندین طبقه• نیروگاه‌ها: تولید برق از طریق توربین‌ها• صنایع چوب: خشک کردن الوار در کوره‌ها

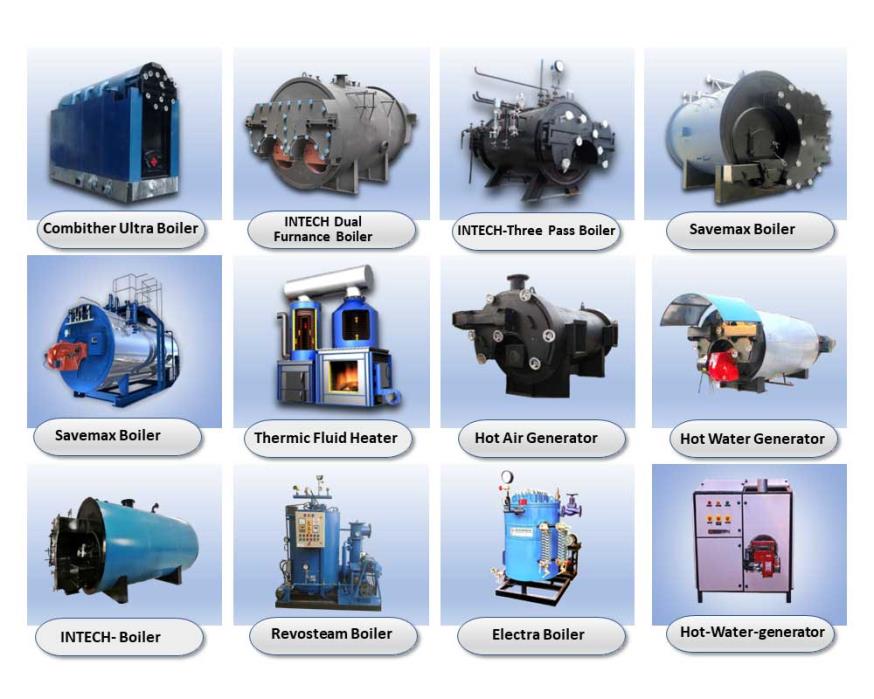

دیگ بخار از اجزای اصلی سیستم‌های گرمایشی و صنعتی است که بر اساس ساختار، نوع لوله، سوخت و فشار کاری طبقه‌بندی می‌شود. مدل‌های جدید این دستگاه‌ها با استفاده از فناوری‌های پیشرفته، ایمن‌تر، کارآمدتر و کم‌مصرف‌تر از نمونه‌های قدیمی هستند. انواع دیگ بخار وجود دارد که به نوع کاربرد، اندازه سیستم و نوع سوخت (برق، گاز، نفت، زغال‌سنگ، چوب یا بیومس) بستگی دارد.
دیگ آب گرم برای انتقال حرارت به آب در سیستم‌های گرمایشی طراحی شده و از موادی مانند فولاد یا چدن ساخته می‌شود؛ انواع آن شامل:
• دیگ لوله آتش‌گذر (Fire Tube): گازهای داغ از لوله‌های درون آب عبور می‌دهد؛ همچنین مناسب فشار پایین و گرمایش عمومی می‌باشد.• دیگ لوله آب‌گذر (Water Tube): آبی که درون لوله‌ها جریان دارد و گازهای داغ اطراف آن را حرکت می‌دهد؛ علاوه بر این مناسب فشار بالا و راندمان بیشتر می‌باشد.
این نوع دیگ بخا صنعتی با استفاده از المنت‌های برقی کار می‌کند و بدون نیاز به سوخت‌های فسیلی، بخار یا آب گرم تولید می‌کند. از مهم‌ترین مزایای این مدل می‌توان به دوستدار محیط‌زیست بودن، عملکرد بی‌صدا، هزینه نگهداری پایین و کارایی بالا در فضاهای کوچک یا کاربردهای موضعی اشاره کرد.
دیگ بخار نفتی بیشتر برای مناطق فاقد گازرسانی مناسب است؛ همچنین به دلیل راندمان بیش از ۹۰٪ و سیستم کنترل مشعل پیشرفته، گزینه‌ای مطمئن برای تولید بخار صنعتی محسوب می‌شود.
دیگ بخار گازی از گاز طبیعی یا پروپان استفاده می‌کند و یکی از اقتصادی‌ترین و کم‌آلاینده‌ترین گزینه‌هاست؛ در دو مدل کندانسینگ و غیرکندانسینگ عرضه می‌شود و در صنایع غذایی، شیمیایی و تولیدی کاربرد دارد. ویژگی مهم این بویلر بخار صنعتی راندمان بالا و کاهش آلایندگی است.
دیگ‌های بخار بر اساس فشار کاری به دو دسته اصلی تقسیم می‌شوند:
دیگ بخار کم‌فشار (Low Pressure Boiler):
• این نوع دیگ با فشار کاری بین ۱۰psi تا ۱۵psi و دمای بخار حدود ۱۵۰ درجه سانتی‌گراد کار می‌کند.• به دلیل ایمنی بالا و طراحی ساده، برای گرمایش فضا، تولید آب گرم و فرآیندهای سبک صنعتی مانند رطوبت‌سازی مناسب است.
دیگ بخار پرفشار (High Pressure Boiler):
• این مدل قادر است بخاری با فشار تا ۸۰۰psi تولید کند و برای صنایع سنگین، نیروگاه‌ها و خطوط تولید پیوسته به‌کار می‌رود.• طراحی آن به گونه‌ای است که در برابر دما و فشار بالا پایداری حرارتی و راندمان بسیار بیشتری نسبت به مدل‌های کم‌فشار دارد.
دیگ‌ها از نظر نحوه انتقال حرارت و گردش سیال به دو گروه اصلی تقسیم می‌شوند:
دیگ لوله‌آبی (Water Tube Boiler):
• در این نوع، آب داخل لوله‌ها جریان دارد و گازهای داغ حاصل از احتراق از اطراف آن عبور می‌کنند.• این ساختار موجب انتقال سریع حرارت، تحمل فشار بالا و تولید بخار با راندمان بیشتر می‌شود.• دیگ‌های لوله‌آبی گزینه‌ای ایده‌آل برای کاربردهای صنعتی بزرگ و سیستم‌های با ظرفیت بالا هستند.

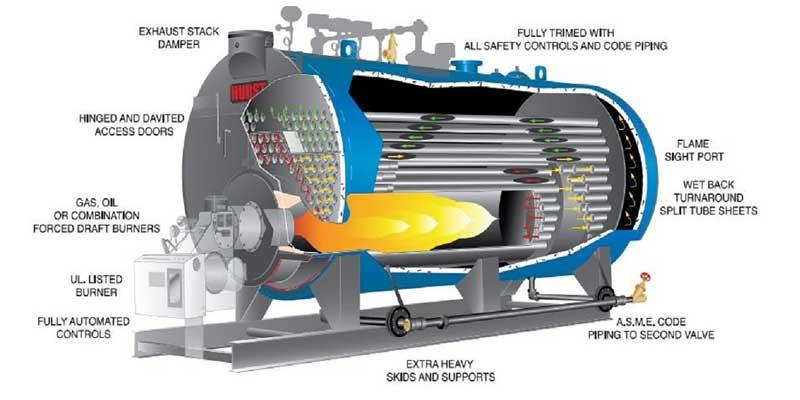

دیگ لوله‌آتشی (Fire Tube Boiler / Shell Boiler):
• در این طراحی، گازهای داغ از داخل لوله‌ها عبور کرده و آب در فضای اطراف آن‌ها قرار دارد.• این نوع دیگ به دلیل ساختار ساده، هزینه نگهداری پایین و نصب آسان، برای فشارهای پایین تا متوسط و کاربردهای عمومی مناسب است.
برای آشنایی بهتر با زبان فنی دیگ های بخار صنعتی، موارد زیر را به خاطر بسپارید:
1. PH: میزان اسیدی یا بازی آب؛ مقدار نامناسب باعث خوردگی یا رسوب می‌شود.
2. دیوار خنک‌شونده با هوا: از گرم‌شدن بیش از حد دیواره جلوگیری می‌کند.
3. هوا زدا: خارج‌کننده حباب‌ها و هوای محبوس برای جلوگیری از خوردگی و اختلال گردش.
4. شیر هواگیری مجرا: تخلیه هوا یا گازهای غیرضروری از سیستم.
5. لوله ته‌گرد: لوله خم‌شده برای تغییر جهت جریان و کاهش تنش مکانیکی.
6. کانال رابط: هدایت محصولات احتراق از محفظه به دودکش یا مبدل حرارتی.
7. دیگ بخار فولادی یکپارچه: بویلر مونتاژشده و تست‌شده شامل مشعل و تجهیزات جانبی.
8. نقطه ریزش: کمترین دمایی که سوخت مایع جریان پیدا می‌کند.
9. دودکش: هدایت گازهای داغ به فضای آزاد با استفاده از اختلاف چگالی.
10. ستون آب: نمایش سطح آب و محل نصب ابزار اندازه‌گیری.
11. سطح آب: ارتفاع آب؛ کنترل آن برای ایمنی و جلوگیری از ضربه بخار ضروری است.
12. ضربه آب: افزایش ناگهانی فشار که می‌تواند به تجهیزات آسیب بزند.
13. مشعل پودرکننده: پاشش سوخت به ذرات ریز برای احتراق بهتر.
14. مشعل چرخشی: پاشش سوخت با چرخش برای اختلاط بهینه هوا و سوخت.
15. مسیر: مسیر جریان آب، بخار یا گاز در سیستم.
16. محفظه هوای مشعل: تنظیم فشار و توزیع هوا برای احتراق یکنواخت.
17. تخلیه: خارج کردن بخشی از آب برای حذف رسوب و کنترل کیفیت.
18. بار مبنا: حداقل بار ثابت دیگ که برای طراحی و ظرفیت‌گذاری اهمیت دارد.
19. شیر هواگیری خودکار: تخلیه خودکار هوای محبوس در خطوط بخار یا آب.
20. کمبود هوا: نبود اکسیژن کافی که باعث احتراق ناقص و کاهش راندمان می‌شود.
سوالات متداول
1. دیگ بخار صنعتی برای چه فرآیندهایی مناسب است؟
برای تولید بخار در صنایع غذایی، شیمیایی، نساجی، نیروگاه‌ها و سیستم‌های گرمایشی بزرگ استفاده می‌شود. هر فرآیند بسته به فشار و دمای بخار به نوع دیگ خاص نیاز دارد.
2. عمر مفید بویلر صنعتی چقدر است؟
بسته به نوع و نگهداری، دیگ‌های مدرن فولادی و لوله‌آبی ۲۰–۳۰ سال و دیگ‌های قدیمی ۱۵–۲۰ سال عمر مفید دارند.
3. بویلر گازی بهتر است یا نفتی؟
بویلر گازی راندمان بالاتر، آلایندگی کمتر و نگهداری آسان دارد؛ بویلر نفتی مناسب مناطقی است که گاز ندارند و نیاز به ذخیره سوخت مایع دارند.
4. چگونه کیفیت آب تغذیه دیگ بخار را بدون مواد شیمیایی بهبود دهیم؟
از فیلترهای مکانیکی، سختی‌گیر رزینی، دی اریتور و سیستم‌های پیش‌گرمایش آب استفاده کنید تا رسوب و خوردگی کاهش یابد و کیفیت آب حفظ شود.
5. چه زمانی باید دیگ بخار را جایگزین کرد و نشانه‌های آن چیست؟
گر فرسودگی فلزات، خوردگی شدید، کاهش راندمان، ترک یا نشت آب و بخار مشاهده شد، زمان تعویض یا تعمیر اساسی است.
6. تفاوت بین دیگ بخار و ژنراتور بخار چیست و چرا بعضی صنایع ژنراتور را ترجیح می‌دهند؟
یگ بخار معمولا بزرگ و دائمی است، فشار بالاتر دارد و برای تولید مستمر بخار صنعتی استفاده می‌شود؛ ژنراتور بخار کوچک، سریع راه‌اندازی و برای کاربردهای مقطعی یا آزمایشگاهی مناسب است.
7. چه بازرسی‌ها و استانداردهای ایمنی برای دیگ بخار صنعتی وجود دارد؟
کنترل فشار، سطح آب، شیرهای ایمنی، تست نشت، بازرسی سالانه و استانداردهای ASME یا ملی الزامی است تا از انفجار و آسیب جلوگیری شود.
8. چگونه رسوب، تجمع دود یا کاهش راندمان در دیگ بخار را تشخیص داده و رفع کنیم؟
کاهش دما یا فشار بخار، صدای غیرعادی، تغییر رنگ دود و رسوب روی لوله‌ها نشانه مشکل است؛ شما می‌توانید برای رفع این مشکل کارهایی از قبیل تمیزکاری داخلی، شستشوی لوله‌ها و بازبینی مشعل انجام دهید.
