دستیابی به عملکرد بهینه در سیستمهای صنعتی، همواره یکی از اهداف اصلی تولیدکنندگان و مجموعههای صنعتی است؛ زیرا کاهش هزینههای عملیاتی امکان اداره مجموعهای سودآورتر را فراهم میکند. روشهای متعدد و ایمنی برای افزایش راندمان در واحدهای صنعتی وجود دارد که بدون ایجاد خطر برای سیستم یا محیطزیست قابل اجرا هستند. در بسیاری از واحدها، بهینهسازی میتواند راندمان را بین ۲۰ تا ۳۰ درصد افزایش دهد؛ موضوعی که معادل کاهش همین میزان در مصرف سوخت است. بهعنوان نمونه، هزینه سالیانه سوخت حدود ۳۳ هزار بویلر صنعتی در آمریکا تقریبا ۱۸ میلیارد دلار برآورد میشود. بنابراین، کاهش مصرف سوخت در چنین مقیاسی اقدامی ملی تلقی میشود.
صنایعی نظیر صنایع شیمیایی، فولاد، کاغذ، پتروشیمی، غذایی و نساجی از مصرفکنندگان گسترده بخار محسوب میشوند. در برخی از این صنایع، تقریبا نیمی از سوخت مصرفی صرف تولید بخار میشود؛ بنابراین بهبود راندمان بخار نقشی تعیینکننده در هزینههای کل سیستم دارد. سیستم بخار معمولا شامل بخشهای تولید، توزیع، مصرف و برگشت است. شناسایی نواحی اصلی اتلاف انرژی در هر بخش، نقطه آغاز مناسبی برای افزایش کیفیت، ظرفیت تولید و قابلیت اطمینان سیستم بوده و در عین حال هزینههای عملیاتی را کاهش میدهد.

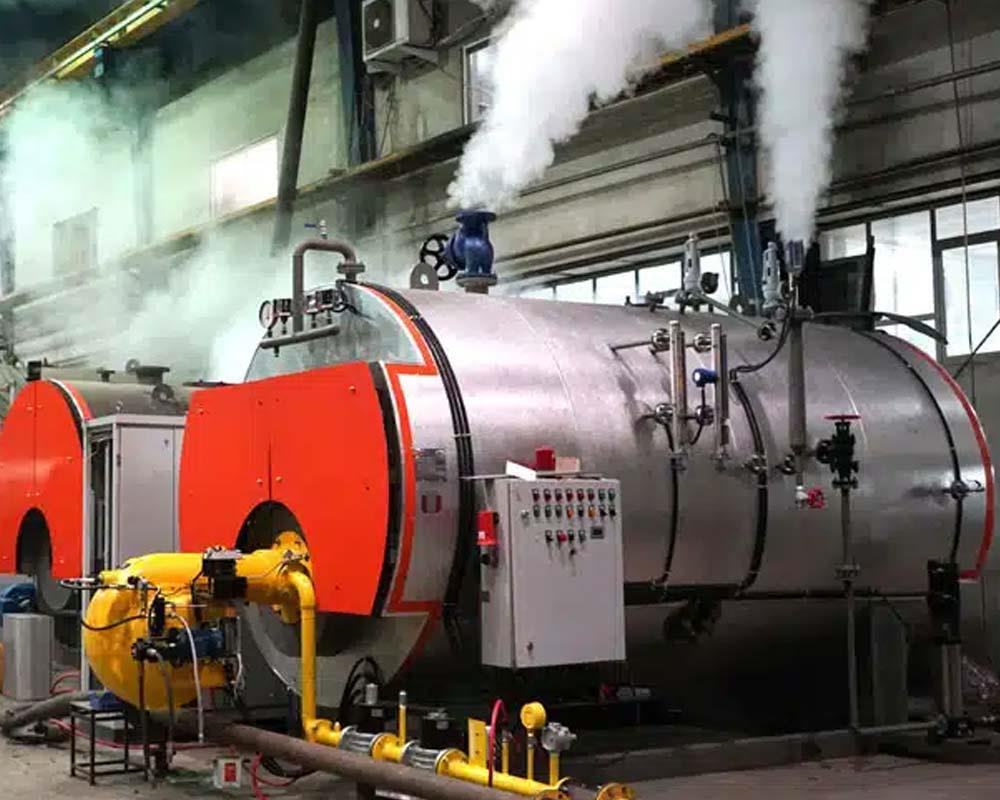

واحد تولید بخار اساس عملکرد کل سیستم بخار است، زیرا کیفیت و مقدار بخار تولیدشده، مستقیما بر مصرف انرژی، راندمان تجهیزات و هزینههای عملیاتی اثر میگذارد. برای بهینهسازی این واحد، باید پنج موضوع اصلی بررسی شود میزان واقعی مصرف، تنظیم بویلر، مدیریت بلودان، تمیزکاری سطوح انتقال حرارت و استفاده از تجهیزات جانبی. هر یک از این موارد، بخشی از فرآیند تولید را بهینه کرده و در نهایت به کاهش مصرف سوخت و افزایش راندمان منجر میشود.
در بسیاری از واحدهای صنعتی دیده میشود که انواع بویلرها بخار را بیش از میزان واقعی مورد نیاز تولید میکنند؛ به بیان دقیقتر، در خیلی از کارخانهها بویلر مقدار بخاری تولید میکند که بیشتر از نیاز واقعی مصرفی است و همین موضوع باعث تولید بخار اضافی، اتلاف انرژی و افزایش هزینهها میشود. بررسی دقیق الگوی مصرف، بهویژه زمانی که اقداماتی مثل عایقکاری یا بهبود سیستم برگشت کندانس انجام شده باشد، اهمیت زیادی دارد. کاهش تلفات در نهایت یعنی کاهش نیاز به تولید بخار.
در یکی از واحدهای تولیدی، بازبینی فرآیندی نشان داد که استفاده از بخار با فشار ۱۲۵psig دیگر ضرورتی ندارد. پس از ارزیابی مشترک واحدهای فرآیند، نگهداری و یوتیلیتی، فشار بخار در دو مرحله به ۱۱۵psig و سپس ۱۰۰psig کاهش یافت. بعد از اطمینان از ایمنی و پایداری عملکرد، سیستم با فشار ۱۰۰psig پایدار شد. نتیجه این اقدام، بازیافت انرژی حدود ۸ درصد و صرفهجویی سالیانه ۱۴۲ هزار دلار بود، ضمن اینکه انتشار CO₂ نیز کاهش یافت.
همچنین در برخی کاربردها میتوان تجهیزات مصرفکننده را با فشار کاری کمتر راهاندازی کرد. این کار بهطور مستقیم مصرف بخار و دمای کندانس را کاهش میدهد و صرفهجویی انرژی بیشتری ایجاد میکند.
برای کاهش تلفات انرژی در بویلرها و بهبود بهرهوری مشعل، باید مصرف سوخت بهینه شود و از ورود هوای اضافی بیش از حد جلوگیری شود. دمای دودکش و میزان اکسیژن یا دیاکسیدکربن در گازهای خروجی، شاخصهای مهم برای کنترل هوای اضافی هستند. در یک سیستم طراحی شده صحیح، مقدار هوای اضافی معمولا حدود ۱۰ درصد است.
برای کنترل دقیق این مقدار، میتوان از ابزارهای مختلفی استفاده کرد، مانند کیتهای آزمایشی جذب گاز یا آنالیزورهای کامپیوتری که بهصورت پیوسته وضعیت گازهای خروجی را اندازهگیری میکنند. بهویژه در بویلرهایی با دبی متغیر، نصب آنالیزور اکسیژن دائم توصیه میشود تا نظارت مستمر و دقیق انجام شود.
بهینهسازی بلودان (Blowdown) نیز از اهمیت بالایی برخوردار است، زیرا موجب افزایش تولید بخار و کاهش مصرف سوخت میشود. مقدار بلودان معمولا بین ۴ تا ۸ درصد است و بسته به کیفیت آب ورودی تغییر میکند. آب با سختی پایین نیاز به بلودان کمتر و آب با ذرات جامد بیشتر نیاز به بلودان بیشتری دارد. علاوه بر این، فشار کاری بویلر و درصد خلوص بخار مورد نیاز نیز در تعیین مقدار بلودان موثرند.
با استفاده از دستورالعملهای ASME و سیستم بلودان پیوسته (تدریجی)، میتوان مقدار بهینه بلودان را تعیین کرد تا هم مصرف سوخت کاهش یابد و هم کیفیت بخار حفظ شود.
مطالعه بیشتر: ۱۱ راهکار صرفه جویی انرژی در سیستمهای هوای فشرده صنعتی
رسوبگذاری روی سطوح انتقال حرارت، علاوه بر ایجاد خطرات مکانیکی مانند ترک یا خوردگی، باعث افزایش مصرف سوخت تا حدود ۵ درصد میشود. لازم است این سطوح با استفاده از آب سختیگیریشده، بلودان مناسب و سرویسهای دورهای تمیز نگه داشته شوند.
حذف رسوب بسته به نوع آن میتواند به روشهای مکانیکی یا اسیدشویی انجام شود. مشورت با متخصصین سیستمهای آب و بویلر نیز به انتخاب روش مناسب کمک میکند.
بهجز سیستمهای بلودان و دیاِریتور، تجهیزات دیگری مانند اکونومایزر، سیستمهای بازیافت حرارت و کنترلهای بهینه احتراق نیز میتوانند راندمان بویلر را بهطور چشمگیری افزایش دهند.

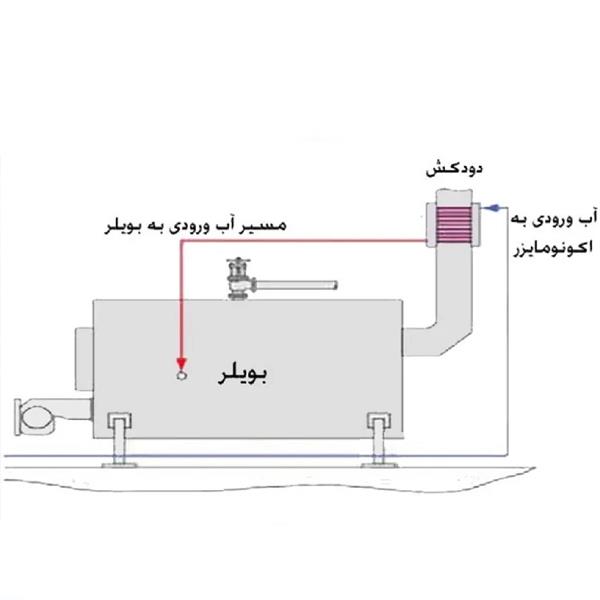

در بویلرهای بالای ۱۰۰ اسب بخار، اکونومایزر معمولا بسیار مقرونبهصرفه است. پس از تنظیمات اولیه، دمای دودکش را اندازهگیری کنید و در محدوده توصیهشده نگه دارید:
• ۲۵۰°C برای گاز طبیعی
• ۳۰۰°C برای سوختهای کمسولفور
• ۳۵۰°C برای سوختهای پُرسولفور
این ارزیابی کمک میکند تصمیمگیری درباره نصب اکونومایزر دقیقتر انجام شود.
در سیستمهای بلودان تدریجی (اتو مکانیک)، میتوان انرژی حرارتی بلودان را برای پیشگرمکردن آب تغذیه استفاده کرد. این کار از طریق یک مبدل حرارتی کوچک یا مخزن فلاش قابل انجام است.
نصب سیستم کنترل اکسیژن روی دودکش باعث میشود مشعل بتواند نسبت هوا به سوخت را بهینه تنظیم کند. این کار معمولا ۳ تا ۵ درصد راندمان را افزایش میدهد و برای بویلرهایی با نوسان زیاد مصرف سوخت بسیار کاربردی است.
عملکرد بهینه سیستم توزیع بخار نقش مستقیم در صرفهجویی انرژی و ایمنی دارد. در ادامه، نحوه شناسایی و رفع نشتیهای بخار، مشکلات تلههای بخار و بهبود عایقکاری را بررسی خواهیم کرد تا بتوانید سیستم خود را بهینه و ایمن نگه دارید.
نشتی بخار نه تنها باعث اتلاف مستقیم انرژی میشود، بلکه در فشارهای بالا میتواند خطرناک باشد و به تجهیزات، محیط و افراد آسیب برساند. این نشتیها معمولا در ساقه شیرها، مغزی شیرها، شیرهای تنظیم فشار، فلنجها و اتصالات لولهها دیده میشوند.
اولین گام، ایجاد یک سیستم بازرسی منظم است. نشتیهای بزرگ معمولا با چشم قابل مشاهدهاند، اما نشتیهای کوچکتر با استفاده از تجهیزات اولتراسونیک قابل تشخیص هستند. پس از شناسایی، محل نشتیها باید علامتگذاری شود و مشخص گردد کدامیک از آنها توسط تیم سرویس قابل رفع است.
در سیستمهای بخاری که طی ۳ تا ۵ سال گذشته نگهداری مناسبی نداشتهاند، بین ۱۵ تا ۳۰ درصد تلههای بخار ممکن است معیوب باشند. تدوین برنامه منظم سرویس و نگهداری میتواند این مقدار را به کمتر از ۵ درصد کاهش دهد.
اتلاف بخار از یک تله با سایز و فشار متوسط میتواند منجر به هزینهای حدود ۳۰۰۰ دلار یا بیشتر در سال شود. تست تلهها میتواند با روشهای دیداری، شنیداری، پیرومترها، تجهیزات اولتراسونیک و دماسنجهای مادون قرمز انجام گیرد.

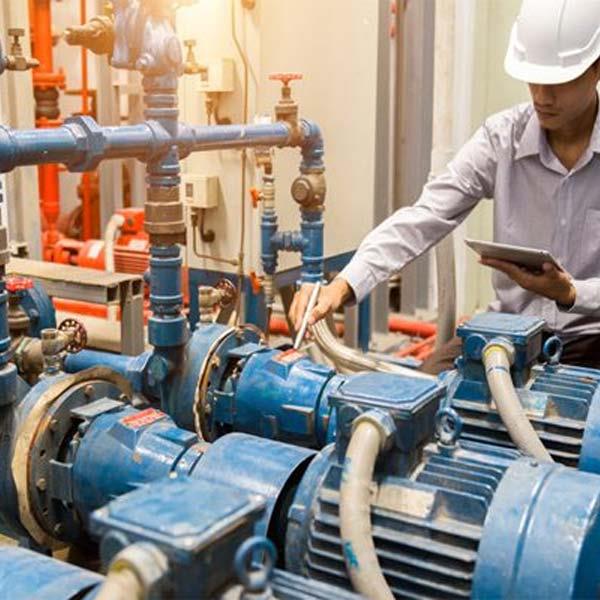

به منظور بهینهسازی عملکرد سیستم و بهینهسازی مصرف انرژی موتورخانه، باید برنامهای منظم برای بازرسی، تست و تعمیر تلهها اجرا شود. این برنامه باید شامل گزارشدهی دقیق و ارزیابی صرفهجویی انرژی و هزینه باشد. همچنین برنامه نگهداری پیشگیرانه (PM) شامل آموزش اپراتورها برای شناسایی تلههای معیوب و ارتقای ارتباط بین تیم نگهداری و بهرهبردار است تا خرابیها سریعاً تشخیص و رفع شود.
برای مثال، اجرای چنین برنامهای در کارخانه شیمیایی Velsicol در مریلند منجر به کاهش هزینههای سالیانه تا ۸۰،۰۰۰ دلار شد، با سرمایهگذاری اولیه ۲۰،۰۰۰ دلار، صرفهجویی انرژی ۲۸ درصد و بازگشت سرمایه تنها در ۲.۵ ماه. علاوه بر این، انتشار سالانه دیاکسیدکربن ۲۴۰۰ تن کاهش یافته و نیاز به مصرف مواد شیمیایی و نیروی انسانی نیز کاهش یافته است.
عایقکاری به حفظ فشار بخار کمک کرده و میتواند تلفات حرارتی تشعشعی سطح را تا ۹۰ درصد کاهش دهد. بهبود سیستم عایقکاری میتواند مصرف سوخت را بین ۳ تا ۱۳ درصد کاهش دهد.
ضخامت بهینه عایق به قطر لوله و دمای آن وابسته است و معمولا با نرمافزارهایی مانند 3+E DOE محاسبه میشود، و میتواند بین ۱ تا ۸ اینچ متغیر باشد. مواد متداول شامل فایبرگلاس، فیبرهای معدنی، سیلیکات کلسیم و شیشه سلولی هستند و انتخاب ماده مناسب به رطوبت، دما، تنش مکانیکی و شرایط محیطی بستگی دارد.
اولویتبندی عایقکاری باید به این شکل باشد:
• کلید لولههای بخار و کندانس، خود بویلر و اتصالات با دمای بالای ۱۲۰ درجه فارنهایت.
• هر ۵ سال یک بار بررسی کل سیستم برای شناسایی عایقهای فرسوده یا مرطوب.
• تعویض عایقهای صدمه دیده برای حفظ عملکرد بهینه.
بازگشت کندانس با خلوص بالا نقش مهمی در کاهش مصرف آب تغذیه و تلفات بلودان بویلر دارد. این کار میتواند مصرف سوخت برای گرمایش آب را ۱۵ تا ۱۸ درصد کاهش دهد و همچنین هزینههای تهیه آب و عملیات شیمیایی مرتبط را کاهش دهد. علاوه بر این، کاهش بلودان باعث کاهش هزینههای دفع فاضلاب نیز میشود.
سیستم کندانس باید بهطور منظم برای شناسایی و رفع نشتیها مورد بررسی قرار گیرد. در صورت عدم وجود سیستم بازگشت یا ضعف عملکرد آن، پس از انجام محاسبات اقتصادی، نصب یک سیستم جدید و اطمینان از صرفهجویی حاصل، ضروری است.
در زمان کاهش فشار کندانس اشباع، بخشی از مایع به بخار تبدیل میشود که به آن بخار فلاش گفته میشود. این پدیده گاهی بهصورت عمدی برای تولید بخار و گاهی بهطور ناخواسته رخ میدهد. بسته به اختلاف فشار، انرژی موجود در بخار فلاش معمولا بین ۱۰ تا ۴۰ درصد انرژی اولیه کندانس است.
در بسیاری از موارد، بخار فلاش به اتمسفر تخلیه شده و انرژی آن از بین میرود. با نصب یک مبدل حرارتی در محل تخلیه، میتوان این انرژی را بازیافت کرد. بنابراین، لوله ونت خروجی مخزن کندانس و دی اریتور باید به منظور بررسی میزان بخار مازاد کنترل شود و در صورت نیاز از مبدل حرارتی استفاده گردد.
نتیجهگیری
بسیاری از سایتهای صنعتی به دلیل ضعف در بهرهبرداری و نگهداری، قادر به استفاده از حداکثر پتانسیل سیستم بخار خود نیستند. حفظ راندمان سیستم بخار نه تنها موجب صرفهجویی اقتصادی و کاهش مصرف انرژی میشود، بلکه به حفاظت از محیط زیست نیز کمک میکند. استفاده از منابع و مراجع تخصصی در حوزه مدیریت انرژی میتواند در بهبود عملکرد بسیار موثر باشد.
بهبود مستمر و پایش دائم راندمان سیستم بخار، باعث افزایش قابلیت اطمینان، صرفه اقتصادی، و رقابتیتر شدن قیمت تولید میگردد.
رعایت موارد زیر گامی موثر در جهت این هدف است:
بازرسی کامل سیستم بخار: کل سیستم را بهصورت منظم بررسی کنید و نتایج بازرسی را مستندسازی نمایید.
بهبود وضعیت موجود: با استفاده از روشهای استاندارد و مستند، وضعیت سیستم را بهبود دهید.
برنامه نگهداری منظم: برنامهای دائمی و منظم برای نگهداری سیستم تدوین کرده و اجرا کنید.
پایش بلندمدت راندمان: عملکرد سیستم در بلندمدت به کیفیت بهرهبرداری و نگهداری وابسته است و رعایت این نکات از افت راندمان جلوگیری میکند.
1. چرا تلههای بخار (Steam Traps) اهمیت دارند؟
تلههای بخار وظیفه تخلیه کندانس و جلوگیری از هدررفت بخار زنده را دارند. عملکرد نادرست آنها باعث کاهش راندمان، آسیب تجهیزات و اتلاف انرژی میشود.
2. چه عواملی باعث کاهش راندمان دیگ بخار میشود؟
جرمگرفتگی سطوح تبادل حرارت، هوای اضافی در احتراق، نشتی بخار، کیفیت پایین آب تغذیه و عدم تنظیم مناسب فشار سیستم از عوامل اصلی کاهش راندمان هستند.
3. دوره مناسب برای سرویس و بازرسی سیستم بخار چقدر است؟
بهطور معمول بازرسی تلههای بخار سالانه انجام میشود، اما برای سیستمهای حساس بهتر است هر ۶ ماه یکبار وضعیت عملکرد اجزا بررسی شود.
4. چگونه میتوان مصرف انرژی در سیستم بخار را کاهش داد؟
عایقکاری خطوط، استفاده از کنترلکنندههای خودکار، نگهداری صحیح تلهها، تنظیم فشار مناسب و بازیافت حرارت دودکش یا کندانس از روشهای اصلی کاهش مصرف انرژی هستند.
5. علت ضربه قوچ (Water Hammer) در سیستم بخار چیست و چگونه جلوگیری میشود؟
ضربه قوچ معمولا بهدلیل تجمع کندانس، شیب نامناسب لولهها یا باز/بسته شدن ناگهانی شیرها ایجاد میشود. طراحی صحیح، حذف کندانس و استفاده از شیرهای کنترلی مناسب میتواند آن را کاهش دهد.
